Проект производственного цеха в Нефтеюганске

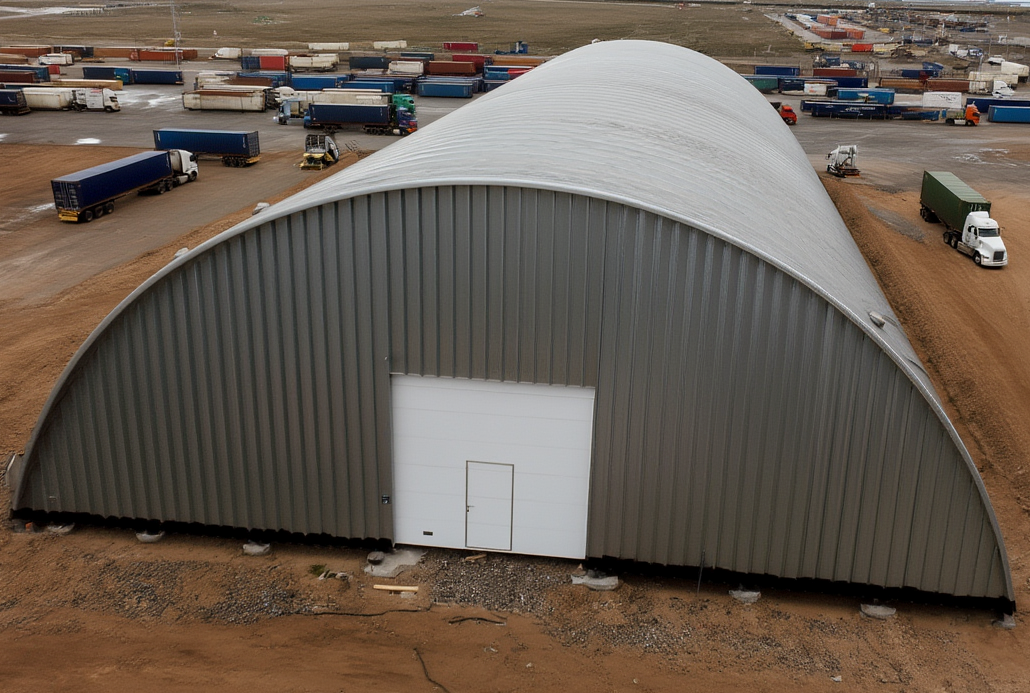

Проект бескаркасного арочного ангара: производственный цех 20×36×10 м

Представляем проект быстровозводимого бескаркасного арочного ангара под производственный цех с габаритами 20 метров в ширину, 36 метров в длину и 10 метров в высоту. Конструкция разработана для предприятий, которым требуется оперативно получить просторное помещение без значительных капитальных вложений.

Бескаркасная технология позволяет минимизировать сроки строительства и снизить затраты на фундамент за счёт равномерного распределения нагрузки по всей арочной конструкции. Это решение оптимально для организации производственных процессов, требующих большого открытого пространства без внутренних опор.

Конструктивные особенности ангара

Ангар выполнен по бескаркасной арочной технологии из оцинкованной рулонной стали толщиной 1,2–1,5 мм. Листы формуются непосредственно на строительной площадке с помощью специализированного оборудования, образуя непрерывные арки, которые свариваются между собой внахлёст.

Ключевые конструктивные элементы:

• арочные секции с радиусом кривизны, рассчитанным под заданную высоту 10 м;
• торцевые стены с воротами и технологическими проёмами;
• герметичные соединения без болтовых креплений;
• усиленные зоны в местах примыкания к фундаменту.

Расчёт нагрузок и соответствие нормативам в Нефтеюганске

Конструкция рассчитана на следующие нагрузки:

• снеговая нагрузка — до 240 кг/м²;
• ветровая нагрузка — до 48 кг/м²;
• собственный вес конструкции — около 35 кг/м² покрытия.

Проект выполнен с учётом требований СП 20.13330 (нагрузки и воздействия) и СП 16.13330 (стальные конструкции). Расчёты подтверждают устойчивость сооружения в условиях умеренного климатического пояса.

Фундамент и монтаж

Для ангара данного размера рекомендуется ленточный фундамент или свайно‑ростверковое основание, что существенно сокращает затраты по сравнению с плитным фундаментом. Глубина заложения определяется на основе геологических изысканий на участке.

Этапы монтажа:

1. подготовка площадки и разметка;
2. устройство фундамента;
3. изготовление арок на месте;
4. подъём и стыковка арочных секций;
5. герметизация швов;
6. установка торцевых стен, ворот и инженерных проёмов.

Инженерное оснащение производственного цеха

Ангар предусматривает возможность интеграции следующих систем:

• приточно‑вытяжная вентиляция с регулируемыми клапанами;
• электрическое освещение по периметру и в центральной зоне;
• отопление (воздушное или водяное) при необходимости;
• пожарная сигнализация и средства пожаротушения;
• системы контроля микроклимата для поддержания заданных параметров.

Варианты утепления и отделки в Нефтеюганске

В зависимости от назначения цеха возможны следующие решения по утеплению:

• напыляемый пенополиуретан толщиной 50–100 мм — высокая адгезия, отсутствие мостиков холода;
• минеральная вата в каркасе с пароизоляцией — для помещений с повышенными требованиями к пожарной безопасности;
• сэндвич‑панели на торцах и воротах — локальное утепление зон с высокой теплоотдачей.

Внутренняя отделка может включать антикоррозийное покрытие стальных поверхностей и маркировку зон производственного процесса.

Экономические преимущества проекта

Использование бескаркасной технологии даёт следующие выгоды:

• сокращение сроков строительства до 3–4 недель;
• снижение стоимости квадратного метра на 20–30 % относительно каркасных аналогов;
• отсутствие внутренних колонн — полная полезная площадь 720 м²;
• возможность расширения длины ангара без реконструкции основной конструкции.

Сроки реализации и гарантия

Полный цикл строительства «под ключ» занимает от 25 до 40 рабочих дней, включая проектирование, изготовление, доставку материалов и монтаж. На конструкцию предоставляется гарантия 5 лет, а расчётный срок эксплуатации составляет не менее 50 лет при соблюдении регламентов обслуживания.

Готовы предоставить детальный расчёт и консультацию по адаптации проекта под специфику вашего производства. Свяжитесь с нашими инженерами для уточнения параметров и оформления заявки.
