Проект промышленного ангара в Нефтеюганске

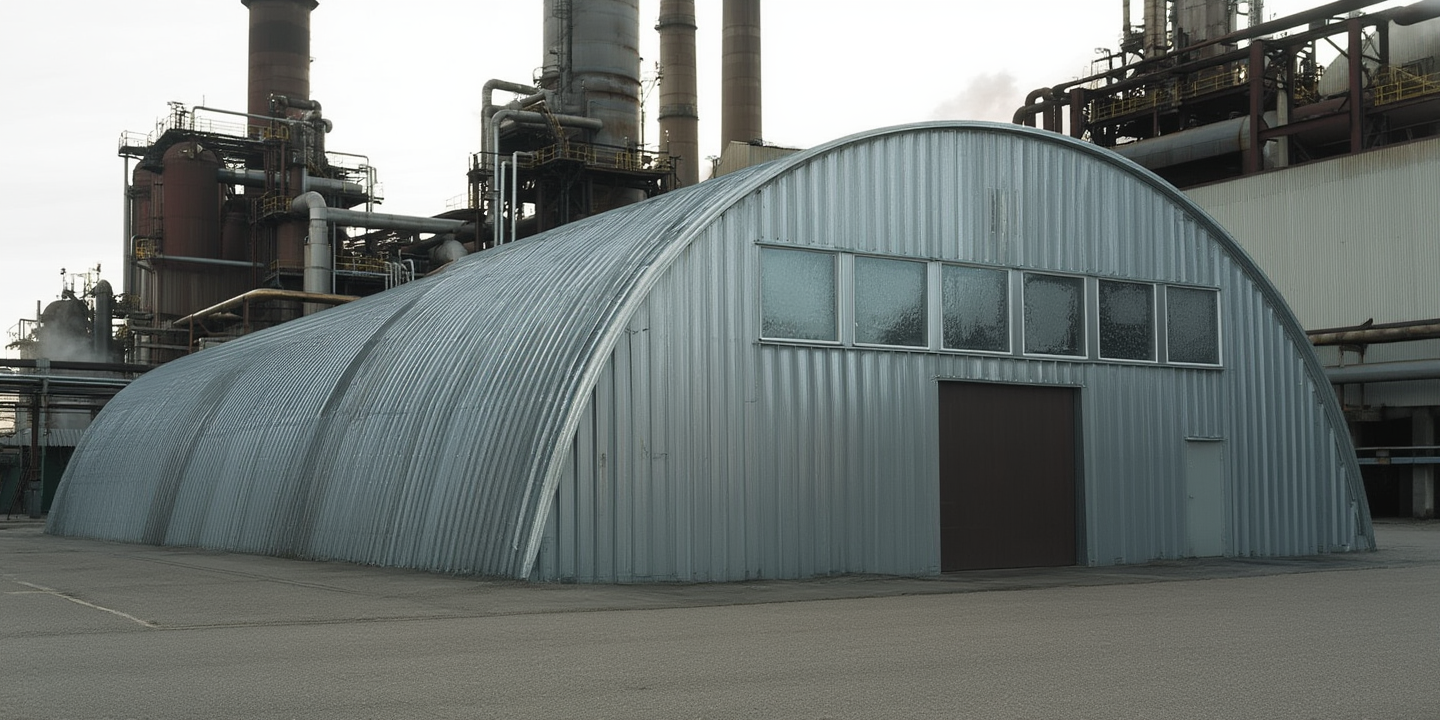

Проект бескаркасного арочного ангара 20×44×8,5 м: промышленное решение для современного производства

Представляем проект быстровозводимого бескаркасного арочного ангара, спроектированного для промышленных нужд с габаритами 20 метров в ширину, 44 метра в длину и 8,5 метров в высоту. Общая площадь помещения составляет 880 м², что позволяет организовать производственный цех, склад сырья или готовой продукции, ремонтный бокс или другое промышленное помещение с соблюдением всех строительных и технологических норм.

Конструкция разработана с учётом интенсивной промышленной эксплуатации: предусмотрены широкие проёмы для перемещения крупногабаритного оборудования, усиленные зоны для размещения тяжёлых станков и стеллажей, системы вентиляции, отопления и освещения, а также обеспечена герметичность оболочки для защиты от атмосферных воздействий и поддержания микроклимата.

Конструктивные особенности и применяемые материалы

Ангар выполнен по технологии бескаркасного арочного строительства из оцинкованной рулонной стали толщиной 1,2–1,8 мм, соответствующей ГОСТ 52246‑2004. Формирование арок производится непосредственно на строительной площадке с помощью мобильного профилегибочного оборудования.

Ключевые элементы конструкции:

• непрерывные арочные секции с радиусом кривизны, рассчитанным под высоту 8,5 м;
• фальцевое соединение арок с двойным загибом для повышенной герметичности и прочности;
• торцевые стены с проёмами под промышленные ворота шириной до 8 м и высотой до 6 м для проезда спецтехники;
• усиление в зонах примыкания к фундаменту и под местами установки тяжёлого оборудования;
• герметичные стыки с применением уплотнительных материалов;
• система водоотвода по периметру с уклоном кровли для эффективного отвода осадков;
• возможность установки зенитных фонарей для естественного освещения.

Расчёт нагрузок и соответствие строительным нормативам в Нефтеюганске

Конструкция рассчитана на следующие эксплуатационные нагрузки:

• снеговая нагрузка — до 240 кг/м²;
• ветровая нагрузка — до 48 кг/м²;
• давление от стационарного оборудования — до 1 200 кг/м² в локальных зонах;
• динамическая нагрузка от перемещения техники — до 600 кг/м²;
• собственный вес покрытия — около 38 кг/м².

Проект выполнен с соблюдением требований:

• СП 20.13330 «Нагрузки и воздействия»;
• СП 16.13330 «Стальные конструкции»;
• СП 28.13330 «Защита строительных конструкций от коррозии»;
• СП 56.13330 «Производственные здания»;
• СП 48.13330 «Организация строительства»;
• СП 112.13330 «Пожарная безопасность зданий и сооружений»;
• СанПиН 2.2.4.3359‑16 в части требований к условиям труда на производстве.

Расчёты подтверждают устойчивость сооружения при промышленной эксплуатации в условиях умеренного климатического пояса.

Фундамент и технология монтажа

Для ангара данного размера рекомендуется плитный фундамент толщиной 300–350 мм с двойным армированием и уклоном для дренажа. Такое основание выдерживает высокие динамические и статические нагрузки от промышленного оборудования и техники.

Этапы монтажа:

1. подготовка площадки, планировка и разметка;
2. устройство котлована, песчано‑гравийной подушки и опалубки;
3. армирование и заливка бетонной плиты с гидроизоляцией;
4. выдержка бетона до набора проектной прочности (28 дней);
5. изготовление арочных секций на месте;
6. подъём и стыковка арок с контролем геометрии;
7. герметизация фальцевых соединений специальными составами;
8. установка торцевых стен и ворот;
9. монтаж инженерных систем (вентиляции, отопления, освещения, пожарной сигнализации);
10. разметка производственных зон и установка оборудования.

Инженерное оснащение промышленного ангара

Ангар предусматривает возможность интеграции следующих систем:

• приточно‑вытяжная вентиляция: промышленные вентиляторы с регулируемой производительностью и системой воздуховодов;
• освещение: взрывозащищённые и пылевлагозащищённые светильники для промышленных зон;
• отопление: инфракрасные обогреватели, водяные конвекторы или воздушные теплогенераторы;
• пожарная безопасность: автоматическая сигнализация, датчики дыма и тепла, спринклерная система пожаротушения;
• электроснабжение: силовые линии для подключения станков и оборудования, распределительные щиты;
• системы автоматизации: управление микроклиматом, контроль доступа, видеонаблюдение;
• пылеудаление: локальные вытяжки и централизованная система аспирации (для деревообработки, металлообработки и т. д.);
• грузоподъёмное оборудование: монорельсы, тельферы, кран‑балки.

Варианты утепления и внутренней отделки в Нефтеюганске

В зависимости от климатических условий и назначения помещения возможны следующие решения по утеплению:

• напыляемый пенополиуретан толщиной 120–180 мм — высокая адгезия, отсутствие мостиков холода;
• минеральная вата в каркасе с пароизоляцией — для помещений с повышенными требованиями к пожарной безопасности;
• сэндвич‑панели на торцах и воротах — локальное утепление зон с высокой теплоотдачей.

Внутренняя отделка может включать:

• антикоррозийное покрытие стальных поверхностей;
• нанесение износостойкого покрытия на пол (топпинг, полимерные составы, антискользящие покрытия);
• маркировку производственных зон, проходов и эвакуационных маршрутов;
• установку перегородок для разделения на цеха, склады, офисы;
• организацию бытовых помещений (раздевалки, душевые, комнаты отдыха).

Экономические и эксплуатационные преимущества

Использование бескаркасной технологии даёт следующие выгоды:

• сокращение сроков строительства до 6–8 недель;
• снижение стоимости квадратного метра на 20–30 % относительно каркасных аналогов;
• полная полезная площадь 880 м² без внутренних опор — максимальное использование пространства;
• минимальные требования к обслуживанию;
• долговечность: расчётный срок эксплуатации — не менее 50 лет при соблюдении регламентов обслуживания;
• возможность демонтажа и переноса конструкции на новый участок;
• высокая герметичность и защита оборудования от внешних воздействий;
• адаптивность под разные виды промышленного оборудования и технологических процессов;
• снижение затрат на отопление за счёт герметичности конструкции и возможности качественного утепления.

Примеры использования промышленного ангара 20×44×8,5 м

Ангар данного типоразмера успешно применяется для различных промышленных задач:

• производственный цех — размещение станков, линий сборки, сварочных постов с возможностью зонирования по технологическим процессам;
• склад сырья и готовой продукции — организация стеллажного хранения с проходами для погрузчиков и штабелёров;
• ремонтный бокс — обслуживание и ремонт спецтехники, сельхозтехники, грузового транспорта с установкой подъёмного оборудования;
• мастерская металлообработки — размещение токарных, фрезерных, шлифовальных станков с системой пылеудаления;
• деревообрабатывающее производство — раскрой, сушка, сборка изделий с контролем влажности и вентиляции;
• логистический узел — приёмка, комплектация и отгрузка промышленных товаров с организацией погрузочно‑разгрузочных зон.

Благодаря отсутствию внутренних опор пространство легко адаптируется под разные технологические схемы и маршруты перемещения техники.

Адаптация проекта под требования заказчика в Нефтеюганске

Мы предлагаем гибкую настройку типового проекта под конкретные потребности производства:

• изменение количества и расположения въездных ворот и технологических проёмов;
• увеличение высоты проёмов под специализированный транспорт или оборудование;
• разработка индивидуальной схемы зонирования помещения;
• интеграция с существующими инженерными сетями предприятия;
• подбор инженерных решений под специфику производства (пылеудаление, вентиляция, отопление);
• учёт особенностей местного климата, грунтовых условий и сейсмической активности;
• организация дополнительных бытовых помещений и офисных зон.

Наши инженеры проведут бесплатный аудит участка и предоставят рекомендации по оптимальной конфигурации ангара с учётом специфики вашего производства.

Экологичность и энергоэффективность решения

Бескаркасная технология строительства и продуманное инженерное оснащение обеспечивают экологичность и экономичность эксплуатации промышленного ангара:

• использование оцинкованной стали — полностью перерабатываемого материала;
• герметичная оболочка снижает теплопотери и затраты на отопление на 25–40 %;
• светодиодное освещение сокращает энергопотребление на 60–70 % относительно традиционных ламп;
• система естественной вентиляции уменьшает нагрузку на механические установки;
• возможность интеграции солнечных панелей на арочную поверхность;
• минимизация строительного мусора при монтаже по сравнению с традиционными технологиями;
• применение экологичных утеплителей (минеральная вата, пенополиуретан без вредных примесей).

Гарантийные обязательства и сервисное обслуживание

На конструкцию предоставляется гарантия 5 лет. В рамках гарантийного обслуживания выполняем:

• плановые осмотры конструкции 2 раза в год;
• проверку герметичности соединений и состояния антикоррозийного покрытия;
• контроль работы инженерных систем;
• консультации по эксплуатации и обслуживанию;
• оперативное устранение выявленных дефектов за наш счёт;
• рекомендации по сезонной подготовке объекта.

По окончании гарантийного периода предлагаем заключить договор на постгарантийное обслуживание с регулярным техническим аудитом и профилактическими работами.

Как заказать строительство промышленного ангара

Для получения детального расчёта и консультации по проекту ангара 20×44×8,5 м:

1. оставьте заявку на сайте с указанием контактных данных и краткого описания задач;
2. наш менеджер свяжется с вами для уточнения требований к помещению;
3. организуем бесплатный выезд инженера на участок для обследования и замеров;
4. подготовим коммерческое предложение с разбивкой по этапам, срокам и стоимости;
5. разработаем индивидуальный проект с учётом ваших технологических нужд;
6. заключим договор и приступим к реализации проекта.

Предоставляем полный пакет исполнительной документации, сертификаты на материалы и акты скрытых работ. Гарантируем качество, соблюдение сроков и индивидуальный подход к каждому проекту.
