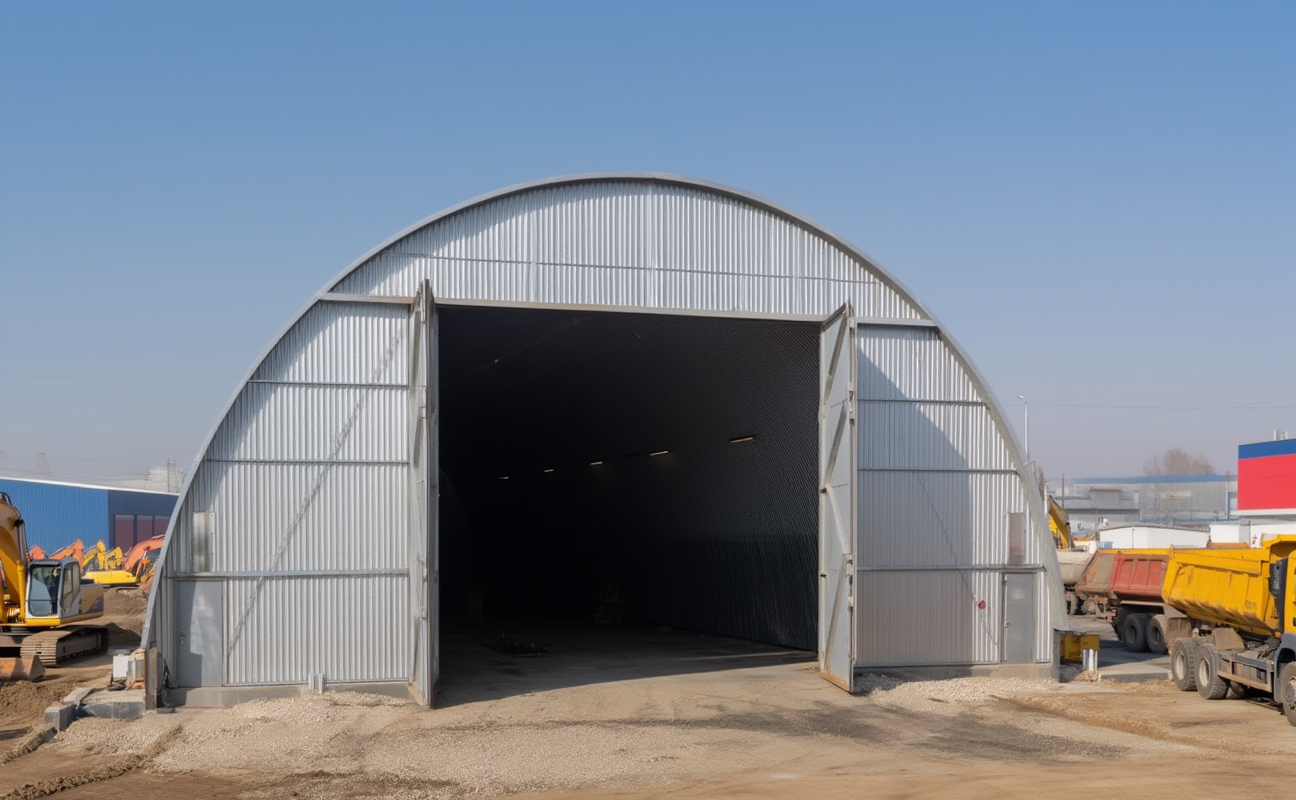

Склад стройматериалов 16×38×8 м: проект бескаркасного арочного ангара под ключ
Представляем проект быстровозводимого бескаркасного ангара для хранения строительных материалов размером $16 \times 38 \times 8$ м (ширина × длина × высота). Конструкция разработана для организации складского пространства с учётом специфики стройматериалов: необходимости защиты от атмосферных воздействий, обеспечения свободного доступа к грузам и возможности использования погрузочной техники.
Строительство выполняется за 7–13 недель с экономией до 40 % по сравнению с капитальными зданиями. Ангар соответствует требованиям СП 56.13330.2021 по складским помещениям, СП 20.13330.2016 по нагрузкам и ГОСТ 23118‑2019 по металлическим конструкциям.
Почему бескаркасные ангары оптимальны для складов стройматериалов
- Высокая скорость монтажа: возведение за 7–13 недель против 10–16 месяцев для капитальных складов.
- Экономичность: снижение металлоёмкости на 30–40 % за счёт отсутствия несущего каркаса.
- Прочность: арочная форма равномерно распределяет снеговые нагрузки (до 240 кг/м²) и ветровые воздействия (до 150 км/ч).
- Герметичность: бесшовная технология фальцевого соединения исключает протечки и снижает теплопотери на 20–25 %.
- Долговечность: срок службы — свыше 50 лет при минимальном обслуживании.
- Свободное пространство: отсутствие колонн и промежуточных опор позволяет эффективно использовать площадь под стеллажи и штабелирование.
- Адаптивность: возможность установки кран‑балок грузоподъёмностью до 3 т, стеллажных систем, вентиляционного оборудования.
- Мобильность: конструкция допускает демонтаж и перенос на новый участок при изменении логистической схемы.
Технические характеристики склада стройматериалов в Нефтеюганске
| Параметр |
Значение |
| Габариты (Ш × Д × В) |
16 × 38 × 8 м |
| Площадь застройки |
608 м² |
| Тип конструкции |
Бескаркасный арочный ангар |
| Материал обшивки |
Оцинкованная сталь толщиной 1,5–2,0 мм с полимерным покрытием (цвет по каталогу RAL) |
| Снеговая нагрузка |
До 240 кг/м² |
| Ветровая устойчивость |
До 150 км/ч |
| Теплоизоляция (опционально) |
Сэндвич‑панели 100–150 мм или напыляемый пенополиуретан |
| Фундамент |
Ленточный армированный или свайно‑винтовой с ростверком |
| Шаг арок |
3 м |
| Высота в коньке |
8 м |
| Допустимая нагрузка на пол |
До 5 т/м² (с усилением) |
| Огнестойкость (при утеплении сэндвич‑панелями) |
EI 60 |
| Влажность внутри помещения |
Поддерживается на уровне 60–70 % при наличии вентиляции |
Конструктивные решения для складского хранения
Конструкция создаётся из монолитных арочных сегментов, изготавливаемых на строительной площадке с помощью профилегибочного оборудования. Ключевые элементы:
- Арочные панели: формируются методом холодного профилирования рулонной стали, соединяются двойным фальцевым замком для герметичности.
- Фундамент: проектируется с учётом нагрузок от складируемых материалов, армируется стальными прутами диаметром 12–16 мм.
- Торцевые стены: монтируются из сэндвич‑панелей с огнестойкостью EI 60 или профлиста с утеплением.
- Ворота и проёмы: устанавливаются секционные промышленные ворота 4×4 м с электроприводом и системой аварийного открывания, калитки 2,1×0,9 м.
- Система водоотвода: жёлоб по периметру кровли с водосточными трубами диаметром 150 мм для организованного отвода осадков.
- Вентиляция: комбинированная система: турбодефлекторы диаметром 300 мм и принудительные установки с фильтрами для поддержания оптимального микроклимата.
- Освещение: зенитные фонари в коньке кровли (2–3 шт.) и оконные проёмы в торцах (1200×855 мм) для естественного света.
- Коммуникации: закладные элементы для электропроводки (380 В), заземления, систем пожарной сигнализации и пожаротушения.
- Пол: бетонная стяжка толщиной 150–200 мм с армированием, износостойкое покрытие (топпинг) для устойчивости к нагрузкам от техники.
Этапы строительства и график работ в Нефтеюганске
- Подготовительный этап: геодезическая съёмка, планировка участка, устройство фундамента (2–3 недели).
- Изготовление арок: профилирование стальных листов на месте, формирование сегментов (1–2 недели).
- Монтаж конструкции: установка арок с шагом 3 м, герметизация фальцев (2–3 недели).
- Обустройство торцевых стен: монтаж ограждающих конструкций, установка ворот и калиток (1 неделя).
- Прокладка коммуникаций: электроснабжение, вентиляция, пожарная сигнализация (опционально, 1–2 недели).
- Усиление пола: бетонирование с армированием, укладка износостойкого покрытия (1–2 недели).
- Приёмка объекта: проверка герметичности, тестирование нагрузок, подписание акта сдачи (3–5 дней).
Общий срок строительства — 8–14 недель в зависимости от комплектации, погодных условий и дополнительных требований заказчика.
