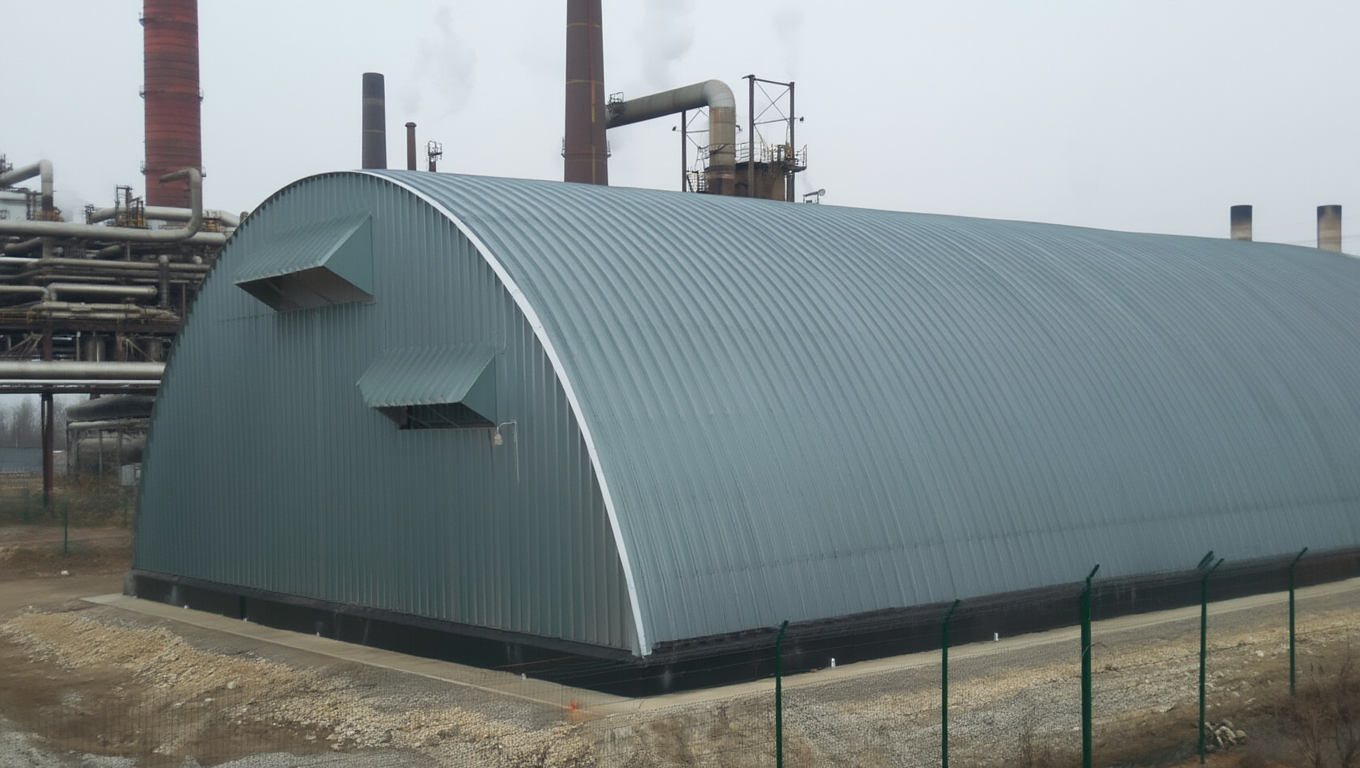

Цех металлообработки 14×45×6 м: проект быстровозводимого бескаркасного ангара
Представляем проект бескаркасного арочного ангара для организации цеха металлообработки размером $14 \times 45 \times 6$ м (ширина × длина × высота). Конструкция разработана с учётом повышенных требований к прочности, устойчивости и функциональности промышленных объектов. Ангар спроектирован для размещения металлорежущего, сварочного и шлифовального оборудования, а также организации зон складирования заготовок и готовой продукции.
Бескаркасная технология позволяет возвести объект в сжатые сроки с оптимизацией затрат без потери эксплуатационных характеристик.
Преимущества бескаркасных ангаров для производственных нужд
- Скорость монтажа: возведение за 5–10 недель против 6–12 месяцев для капитальных зданий.
- Экономичность: снижение металлоёмкости на 30–40 % за счёт отсутствия несущего каркаса.
- Прочность: арочная форма равномерно распределяет нагрузки, включая динамические воздействия от работы оборудования.
- Свободное пространство: отсутствие промежуточных опор позволяет оптимально разместить станки и организовать логистические потоки.
- Герметичность: бесшовная технология исключает протечки и минимизирует теплопотери.
- Долговечность: срок службы — свыше 50 лет при минимальном обслуживании.
- Адаптивность: возможность интеграции инженерных систем (вентиляция, освещение, отопление).
Технические характеристики цеха в Нефтеюганске
| Параметр |
Значение |
| Габариты (Ш × Д × В) |
14 × 45 × 6 м |
| Площадь застройки |
630 м² |
| Тип конструкции |
Бескаркасный арочный ангар |
| Материал обшивки |
Оцинкованная сталь толщиной 1,5–2,0 мм с полимерным покрытием |
| Снеговая нагрузка |
До 240 кг/м² |
| Ветровая устойчивость |
До 150 км/ч |
| Теплоизоляция (опционально) |
Сэндвич‑панели 100–150 мм или напыляемый пенополиуретан |
| Фундамент |
Ленточный армированный или свайно‑винтовой |
| Шаг арок |
3 м |
| Допустимая нагрузка на пол |
До 5 т/м² (с усилением) |
Конструктивные решения для производственного помещения
Конструкция формируется из монолитных арочных сегментов, изготавливаемых на площадке с помощью профилегибочного оборудования. Ключевые элементы:
- Арочные панели: изготавливаются методом холодного профилирования рулонной стали, соединяются фальцевым замком для герметичности.
- Фундамент: проектируется с учётом динамических нагрузок от оборудования, армируется стальными прутами диаметром 12–16 мм.
- Торцевые стены: монтируются из сэндвич‑панелей с огнестойкостью EI 60 или профлиста с утеплением.
- Ворота и проёмы: устанавливаются секционные промышленные ворота 4×4 м с электроприводом, калитки 2,1×0,9 м.
- Система вентиляции: турбодефлекторы диаметром 300 мм для естественной циркуляции воздуха.
- Освещение: зенитные фонари в коньке кровли (2–3 шт.) и оконные проёмы в торцах (1200×855 мм).
- Коммуникации: закладные элементы для электропроводки, заземления, систем пожаротушения.
Этапы строительства и график работ в Нефтеюганске
- Подготовительный этап: геодезическая съёмка, планировка участка, устройство фундамента (2–3 недели).
- Изготовление арок: профилирование стальных листов на месте, формирование сегментов (1–2 недели).
- Монтаж конструкции: установка арок с шагом 3 м, герметизация фальцев (2–3 недели).
- Обустройство торцевых стен: монтаж ограждающих конструкций, установка ворот и калиток (1 неделя).
- Прокладка коммуникаций: электроснабжение (380 В), вентиляция, отопление (опционально, 1–2 недели).
- Усиление пола: бетонирование с армированием, укладка износостойкого покрытия (1 неделя).
- Приёмка объекта: проверка герметичности, тестирование нагрузок, подписание акта сдачи (3–5 дней).
Общий срок строительства — 7–13 недель в зависимости от комплектации и погодных условий.
Экономическая эффективность проекта
Сравнение с капитальным строительством аналогичного цеха показывает:
- Снижение затрат на 35–50 % за счёт отсутствия каркаса и сокращения трудозатрат.
- Сокращение сроков ввода в эксплуатацию до 3–4 месяцев против 9–12 месяцев.
- Минимизацию расходов на обслуживание: антикоррозийное покрытие исключает регулярный ремонт.
- Возможность демонтажа и переноса конструкции при необходимости.
- Оптимизацию логистики: все материалы изготавливаются и монтируются на месте.
Окупаемость достигается за счёт быстрого начала производства и снижения накладных расходов.
Оснащение цеха металлообработки
Ангар адаптирован для размещения:
- металлорежущих станков (токарных, фрезерных, сверлильных);
- сварочных постов с вентиляционными вытяжками;
- шлифовального оборудования;
- зон складирования заготовок и готовой продукции;
- инструментальных кладовых;
- бытовых помещений для персонала (при необходимости).
При проектировании учтены требования СП 56.13330.2011 по освещённости, вентиляции и пожарной безопасности.
